2兆瓦光伏发电配套储能系统 从设备选型到2MW/4MWh电化学储能接入

随着新能源发电在电力结构中的占比不断提升，光伏发电的间歇性和波动性问题日益凸显。为此，配置储能系统已成为提升光伏电站电网友好性和经济效益的关键手段。本文围绕一个典型的2兆瓦（MW）光伏发电项目，探讨其配套设备的构成，并重点分析后续接入2MW/4MWh电化学储能系统的技术方案、设备选型及系统优势。

一、项目概况与背景

本项目光伏装机容量为2MW，属于中型分布式或地面小型电站。仅仅依靠光伏逆变器并网，电站出力受光照影响剧烈，尤其在阴天或傍晚时段输出骤降，容易对配电网造成电压波动和频率扰动。为平滑出力、实现削峰填谷、提高自发自用率，项目计划在现有光伏系统基础上，增设一套2MW功率、4MWh容量的电化学储能系统（BESS）。储能时长2小时，可满足日内能量搬移和短时功率支撑需求。

二、光伏发电侧配套设备

2兆瓦光伏阵列通常由光伏组件、直流汇流箱、直流配电柜、光伏并网逆变器、升压变压器及交流配电装置构成。核心设备包括：

• 光伏组件：选用单晶硅PERC或TOPCon组件，数量约4000~5000块（按单块550W计算）。
• 光伏逆变器：采用2台1MW或4台500kW组串式/集中式逆变器，输出交流0.4kV或0.8kV。
• 升压变压器：将逆变器输出电压升至10kV或35kV并网。
• 并网柜与监控系统：实现电能计量、保护及远程监控。

这些设备构成了光伏发电的基础单元，但要实现储能接入，还需增加储能变流器（PCS）、电池系统、能量管理系统（EMS）等。

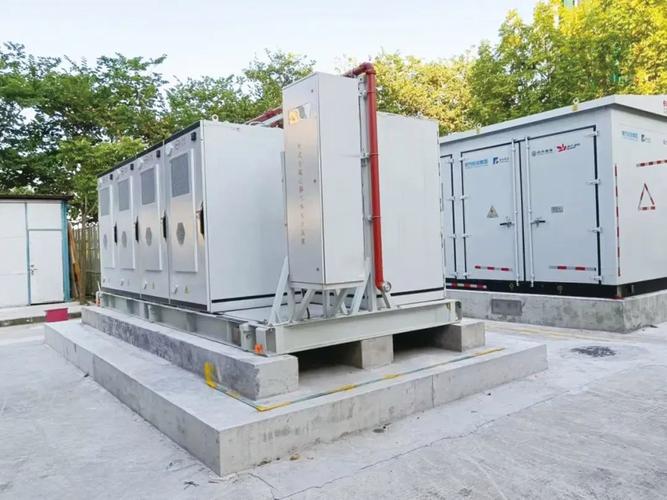

三、2MW/4MWh电化学储能系统构成

储能系统由电池簇、电池管理系统（BMS）、储能变流器（PCS）、能量管理系统（EMS）、消防与温控系统等组成。具体设计如下：

1. 电池系统

• 电池类型：推荐磷酸铁锂（LFP）电池，因其安全性高、循环寿命长（≥6000次）、成本适中。
• 系统容量：4MWh，考虑到放电深度（DOD）90%，实际可用容量约3.6MWh，满足2小时额定功率放电。
• 电池成组：采用标准化电池模组（如1P16S，容量约5kWh），多个模组串联组成电池簇，多簇并联接入直流侧。典型配置为8~10簇，每簇约400~500kWh。
• BMS：三级架构（BMU、BCU、BAU），实现电池电压、温度、SOC/SOH监测与均衡保护。

2. 储能变流器（PCS）

• 功率等级：2MW，可选集中式PCS（1台2MW）或组串式PCS（多台500kW并联）。集中式成本低、效率高，组串式灵活性好、可用率高。
• 功能：实现直流到交流双向变换，具备有功/无功调节、低电压穿越、防孤岛保护等功能。

3. 能量管理系统（EMS）

• EMS负责储能系统的功率调度、状态监控、安全保护及与光伏电站、电网的协调控制。
• 控制策略：包括平滑光伏出力、跟踪调度指令、峰谷套利、需量管理、备用电源等模式。

4. 辅助系统

• 温控系统：风冷或液冷，维持电池工作在15~35℃最佳温度区间。
• 消防系统：全氟己酮或七氟丙烷自动灭火，配合可燃气体探测。
• 电气保护：直流断路器、熔断器、防雷器等。

5. 接入方案

• 储能系统交流侧接入光伏电站的0.4kV或10kV母线，与光伏逆变器并列运行。
• 若光伏并网点为10kV，储能PCS升压至10kV后接入同一并网点；若为0.4kV低压并网，则直接接入低压交流母线。
• 采用一套协调控制器，实现光储联合功率控制。

四、光储系统运行模式与优势

光储结合后，系统可灵活运行于以下模式：

1. 平滑出力模式：利用储能快速充放电，抑制光伏功率波动，使并网点功率变化率满足电网导则要求（如≤10%/min）。
2. 峰谷套利模式：在低电价时段充电，高电价时段放电，提升项目收益。
3. 需量管理：针对工商业用户，降低最大需量电费。
4. 后备电源：在电网故障时，储能可作为应急电源为重要负荷供电。
5. 参与电网辅助服务：提供调频、调压等辅助服务，获取额外补偿。

相比独立光伏系统，2MW/4MWh储能接入后可提升光伏自发自用率20%~30%，减少弃光，并显著改善电能质量。

五、设计要点与注意事项

• 容量匹配：储能功率应与光伏逆变器容量协调，通常储能功率为光伏的0.5~1倍；本项目2MW储能对应2MW光伏，配比1:1，适合强波动平抑场景。
• 并网标准：需符合GB/T 36547《电化学储能系统接入电网技术规定》及当地电网要求。
• 安全设计：电池室应独立设置，满足防火、防爆、通风要求；电气设计需考虑直流拉弧保护。
• 效率优化：系统往返效率应不低于85%，可通过优化PCS拓扑和电池成组方式实现。
• 经济性评估：结合当地峰谷电价、补贴政策，计算投资回收期，通常为6~8年。

六、

2兆瓦光伏发电配套2MW/4MWh电化学储能系统，是提升光伏消纳能力、增强电网稳定性的有效途径。通过合理的设备选型与接入设计，光储系统能够实现能量时空转移和多模式运行，为业主带来环境与经济效益的双重回报。随着储能成本持续下降和电力市场化改革深化，光储融合将成为新常态。未来可进一步扩展储能容量或接入多种能源，构建智慧微电网。
